Charnière de coffret disjoncteur cassée

Message par FabriceD »

Bon, voilà le problème du jour:
En ouvrant la porte de mon coffret électrique pour accéder à mes disjoncteurs une charnière à cédée. Evidemment le coffret Ekinoxe de chez Legrand ne se fait plus. Pas moyen d'avoir une pièce détachée...
Et il y a plein de gens sur internet qui se plaignent de ce problème. Il faut dire qu'utiliser du plastique qui plie pour faire une charnière, forcément y a pas besoin d'être ingénieur pour savoir que ça va vite péter...
(ce qui me conforte dans mon idée que décidemment, Legrand c'est plus ce que c'était)

Alors, quelle solution me conseillez-vous ?
  • Méthode tissu de verre/résine comme pour ma baignoire pour refaire la jointure
  • Pièce en impression 3D filament designée avec un "vrai" axe charnière ? Quelle matière ? Est-il possible de recréer cette forme complexe ?
  • Peut-être en 3D résine si ce n'est pas trop cassant ?
Fichiers joints

Avatar du membre
BernardG
Messages : 66
Enregistré le : lun. 20 avr. 2020 10:28
Localisation : St Mathurin / Loire
Travail du bois : Oui
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Oui
Contact :

Re: Charnière de coffret disjoncteur cassée

Message par BernardG »

Salut Fabrice,

Moi je prendrai la solution N°2 refaire la/les pièce(s) en impression 3d avec un véritable axe de rotation métallique ou plastique.

Mais il faut s'assurer de la place disponible et disposer de l'original pour reprendre les cotes .... et encore mieux d'une version non cassée de la charnière pour la fiabilité des cotes.

Voila de quoi s'amuser un peu, je puis me mettre sur les rangs si tu le souhaite pour la modélisation.

A bientôt.

Avatar du membre
FabriceD
Messages : 87
Enregistré le : mar. 21 avr. 2020 22:35
Travail du bois : Non
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Non

Re: Charnière de coffret disjoncteur cassée

Message par FabriceD »

Merci Bernard,
Il me reste une charnière intacte, et la porte ainsi que le châssis sont démontés.
Tu utilises Freecad pour la modélisation ?

(Désolé là j'ai la migraine)

Avatar du membre
BernardG
Messages : 66
Enregistré le : lun. 20 avr. 2020 10:28
Localisation : St Mathurin / Loire
Travail du bois : Oui
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Oui
Contact :

Re: Charnière de coffret disjoncteur cassée

Message par BernardG »

Si tu souhaite que je fasse une tentative de conception/modélisation/réalisation il faut me faire passer toutes ces pièces !
Après je te soumet une proposition.

Avatar du membre
Georges
Messages : 9
Enregistré le : mar. 21 avr. 2020 15:36
Travail du bois : Oui
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Non

Re: Charnière de coffret disjoncteur cassée

Message par Georges »

Bernard a raison, c'est probablement la solution la plus adaptée. Il faut vraiment un vrai axe et ne pas se contenter de plier du plastique. Par contre, si ce n'est pas possible (il faut voir avec les cotes) une bidouille avec une lanière de cuir est souvent possible - a voir alors sur place.
Georges

Avatar du membre
FabriceD
Messages : 87
Enregistré le : mar. 21 avr. 2020 22:35
Travail du bois : Non
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Non

Re: Charnière de coffret disjoncteur cassée

Message par FabriceD »

Georges a écrit :
lun. 11 mai 2020 09:39
Par contre, si ce n'est pas possible (il faut voir avec les cotes) une bidouille avec une lanière de cuir est souvent possible - a voir alors sur place.
Pour ma part, j'avais envisagé la solution collier Rilsan, les gros noirs sont increvables !

Bernard, je peux t'apporter le tout, ou tu peux passer chez moi (il y a de la bière), ou on fait transiter par le Bricolab, il n'y a pas d'urgence... je peux aussi modéliser tout seul mais ce sera exclusivement sur FreeCAD !

Qu'en est-il d'ailleurs de la réouverture du Bricolab avec le déconfinement ? A-t'il été statué quelque chose ?

Avatar du membre
BernardG
Messages : 66
Enregistré le : lun. 20 avr. 2020 10:28
Localisation : St Mathurin / Loire
Travail du bois : Oui
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Oui
Contact :

Re: Charnière de coffret disjoncteur cassée

Message par BernardG »

Je modélise aussi sous FreeCAD.
Et comme j'ai un peu de temps disponible je te propose de tenter l'aventure.

Je puis passer chercher les pièces, quand cela te sera possible, il te faut me préciser l'adresse.

Pour le Brico pas de nouvelles précises, voir avec autorités, mais je crains que cela ne rouvre pas avant l'été.

Avatar du membre
FabriceD
Messages : 87
Enregistré le : mar. 21 avr. 2020 22:35
Travail du bois : Non
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Non

Re: Charnière de coffret disjoncteur cassée

Message par FabriceD »

Je suis disponible demain à partir de 17h00 (avant je fais des visières), je travaille mercredi & jeudi, et pour le restant de la semaine je suis libre !
Je t'envoie mon adresse en message privé (tu ne devrais pas te perdre) !

Avatar du membre
Boris_Bricolab
Messages : 43
Enregistré le : lun. 20 avr. 2020 09:42
Travail du bois : Non
Compétence en photographie : Non
Compétence en couture : Non
Impression 3D : Oui
Contact :

Re: Charnière de coffret disjoncteur cassée

Message par Boris_Bricolab »

FabriceD a écrit :
lun. 11 mai 2020 14:40
Qu'en est-il d'ailleurs de la réouverture du Bricolab avec le déconfinement ? A-t'il été statué quelque chose ?
Salut,
De notre côté on ne sait rien...
Et comme le dit Bernard, nous ne sommes pas très optimistes malheureusement pour une réouverture prochaine :|
D'ici juin on y croit absolument pas en tout cas :!: :!:
PS : Bernard, si tu passes à Corné fais moi signe, j'ai aussi un petit boulot de modélisation à l'occasion (sans urgence) ;)

Avatar du membre
BernardG
Messages : 66
Enregistré le : lun. 20 avr. 2020 10:28
Localisation : St Mathurin / Loire
Travail du bois : Oui
Compétence en photographie : Oui
Compétence en couture : Non
Impression 3D : Oui
Contact :

Re: Charnière de coffret disjoncteur cassée

Message par BernardG »

Salut,

Après quelques hésitations sur le modèle et beaucoup de déboires avec l'impression, je pense avoir réussi , reste à faire la confrontation en situation réelle.

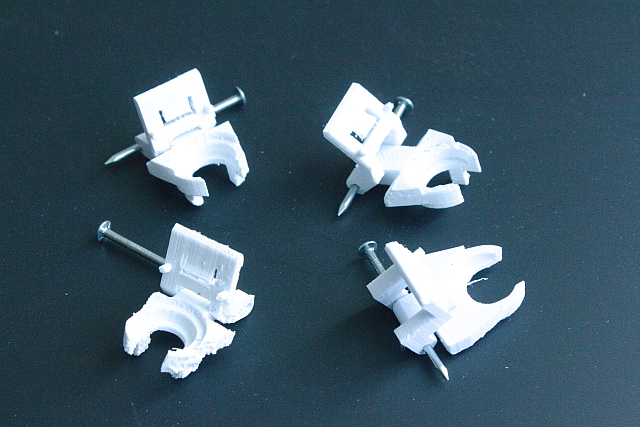

Les tentatives +/- ratées : Image

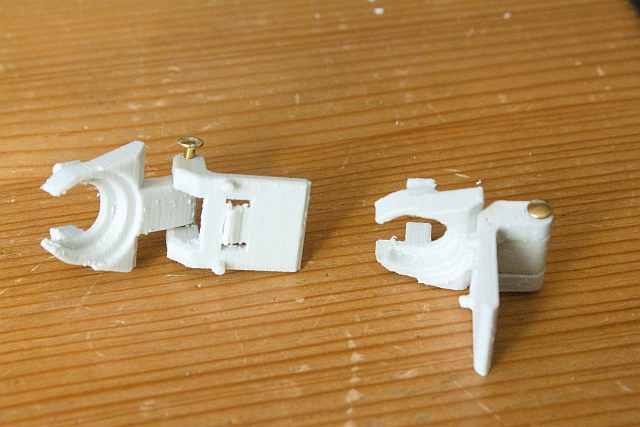

Et la version que j'espère définitive : Image

J'avais oublié, pour les amateurs :
Les fichiers FreeCAD
pièce-1
pièce-2
et les STL
pièce-1
pièce-2
Modifié en dernier par BernardG le mar. 19 mai 2020 14:28, modifié 1 fois.
